Redressement d'un axe central de Curta faussé au niveau des fixation de manivelle et de disque inférieur.





*  Toutes les photos peuvent être agrandies en cliquant une ou deux fois dessus.

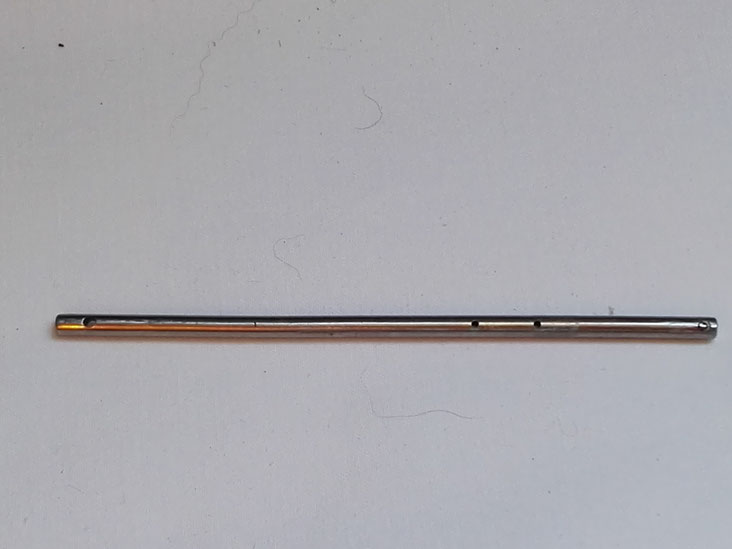

Gros plan de l'axe à redresser
Présentation des deux points de l'axe entre lesquels il ne doit y avoir aucune déformation

Il ne doit pas y avoir une déformation

supérieure à 3 centièmes de mm entre les deux flèches.

Vérification au pied à coulisse précis de l'emplacement et de l'ampleur des déformations

Vérification des positions et ampleurs des déformations.

Marquage au feutre des endroits de pliage

Marquages des endroits de pliages.

Suite du marquage
Montage de l'axe dans une douille du tour

Montage dans le tour.

Montage d'un petit mandrin en bout
Gros plan sur le montage
Premier redressement manuel

Premier redressement manuel.

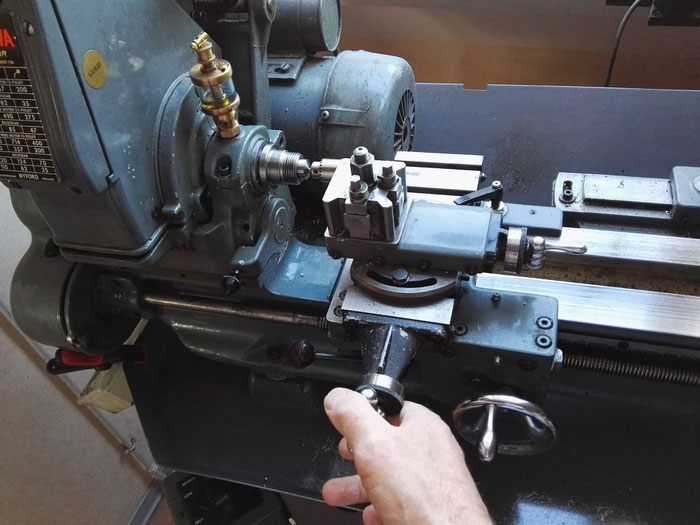

Redressement plus précis avec le chariot transversal

Redressement plus précis avec le chariot transversal.

Gros plan sur le redressement avec le chariot transversal
Gros plan sur l'avancée du chariot
Vérification au comparateur

Vérification au comparateur.

Retournement de l'arbre

Redressement de l'autre bout.

Gros plan sur le positionnement de l'axe dans la douille
Montage du petit mandrin
Gros plan sur l'axe entièrement redressé

Terminé.

Un redressement de l'axe dans sa partie centrale peut aussi être effectué, mais avec une autre technique,  demandant plus de précision et de manipulations.
