Entretien classique d'une Curta

(Curta serviced)





*  Toutes les photos peuvent être agrandies en cliquant dessus.

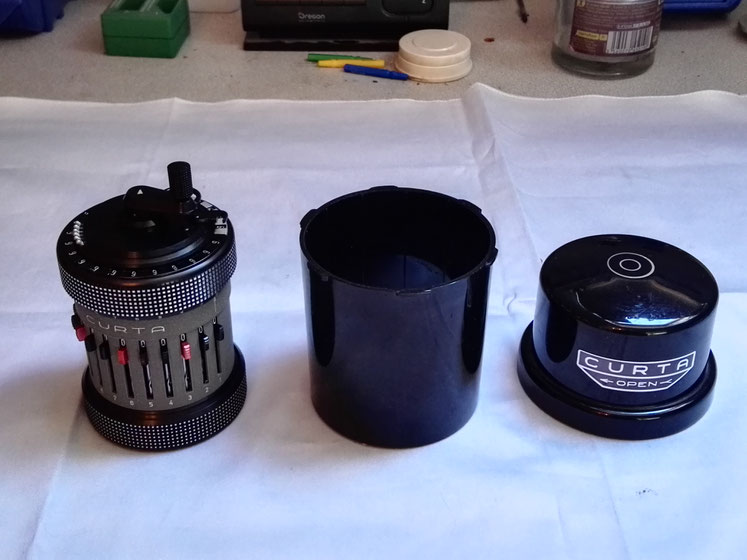

Machine à entrenir avec sa boîte

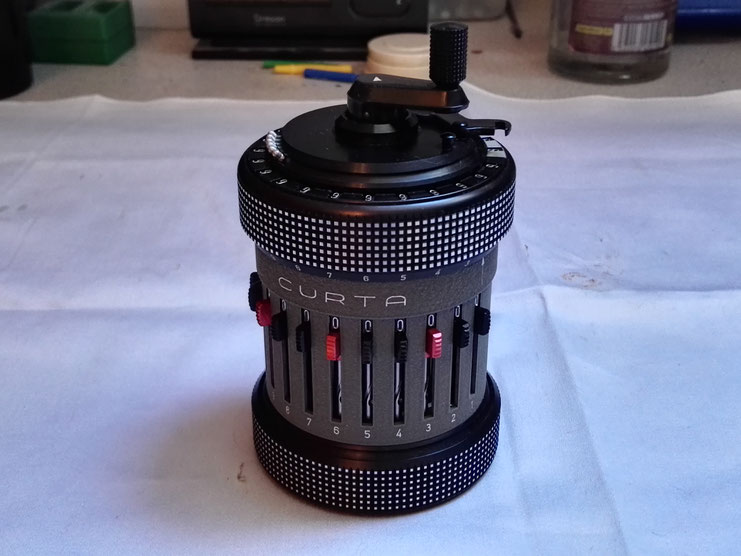

Machine à entenir sans sa boîte
Démontage de la goupille cônique de manivelle

Démontage de la goupille conique de manivelle.

Extraction de la manivelle

Extraction de la manivelle.

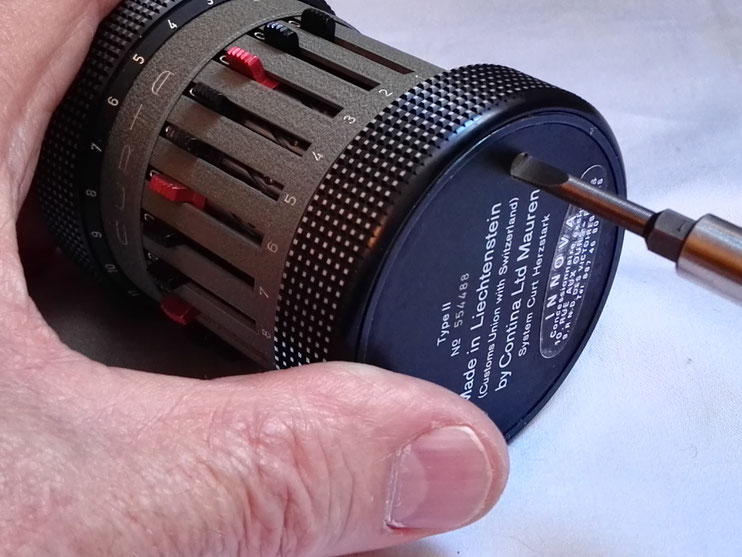

Démontage de la plaque du fond

Démontage de la plaque du fond.

Vue du fond, plaque enlevée
Démontage de la coque inférieure

Coque inférieure.

Démontage de l'anneau élastique de retenue du chariot

Anneau élastique de retenue du chariot.

Chariot démonté

Chariot.

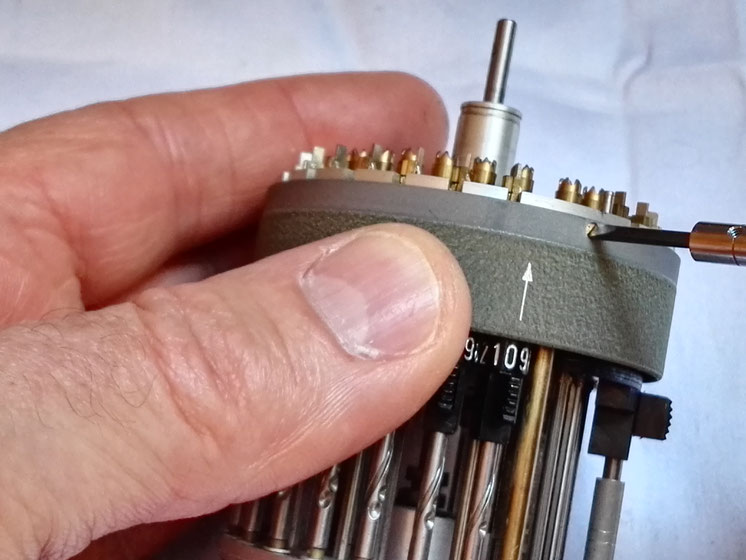

Desserage d'une vis de la coque supérieure

Coque supérieure.

Démontage de la coque supérieure
Démontage des systèmes de retenues de compteur de résultat

Démontage des systèmes de retenues de compteur de résultat avec outil spécial.

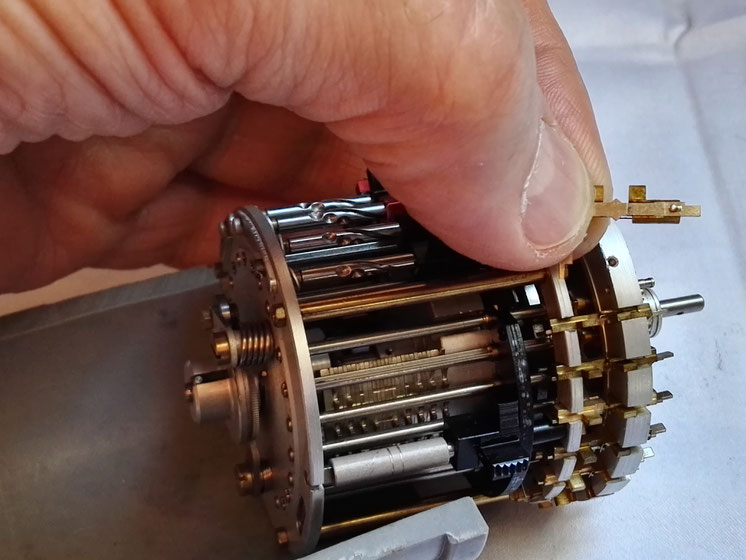

Extraction d'un système de retenues du compteur de résultat
Démontage du levier d'inversion de compteur de tours

Levier d'inversion de compteur de tours.

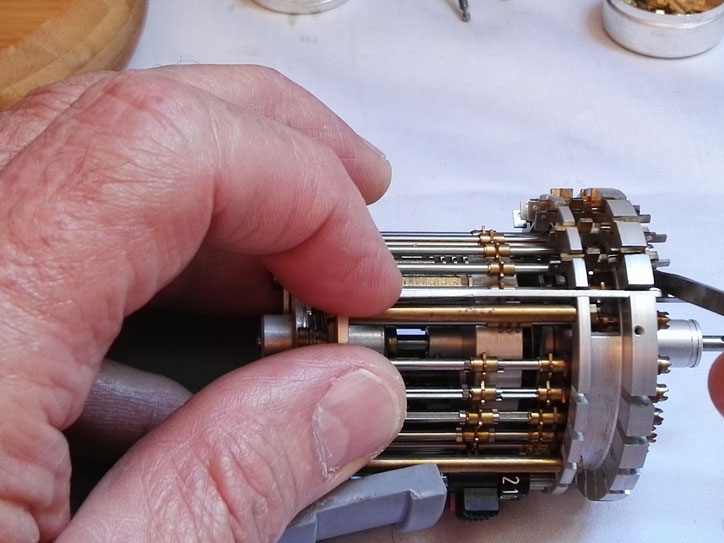

Extraction d'un mécanisme de retenues de compteur de tours

Mécanismes de retenues du compteur de tours avec outil spécial.

Suite de l'opération d'extraction d'un mécanisme de retenues de compteur de tours
Tous les mécanismes de retenues de compteur de tours démontés

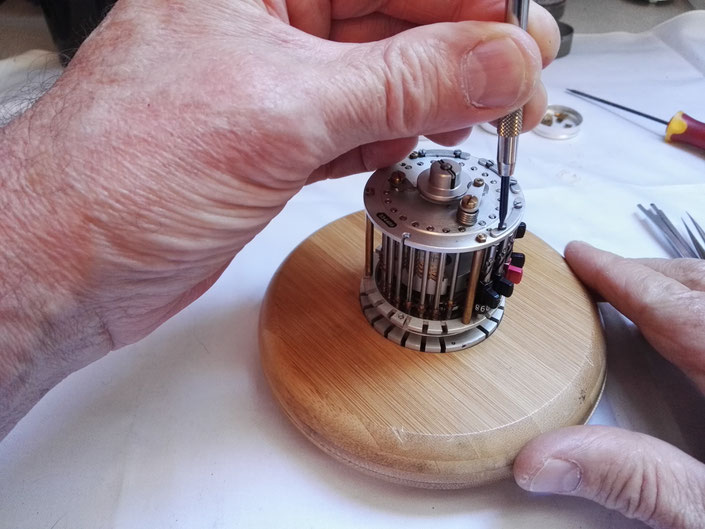

Préparation au démontage d'un arbre de numérotation

Arbres de numérotation.

Démontage d'un arbre de numérotation
Préparation au démontage des arbres de transmission

Arbres de transmission.

Suite de la préparation au démontage des arbres de transmission
Démontage d'un arbre de transmission
Fin de démontage d'un arbre de transmission
Début du démontage de la base

Démontage de la base.

Fin du démontage de la base
Démontage des anneaux élastiques des engrenages fixes

Anneaux élastiques des engrenages fixes.

Gros plan sur la pince de démontage des anneaux élastiques
Démontagde d'un anneau élastique
Plan large du démontage d'un anneau élastique
Démontage des dernières barres de transmission

Dernières barres de transmission.

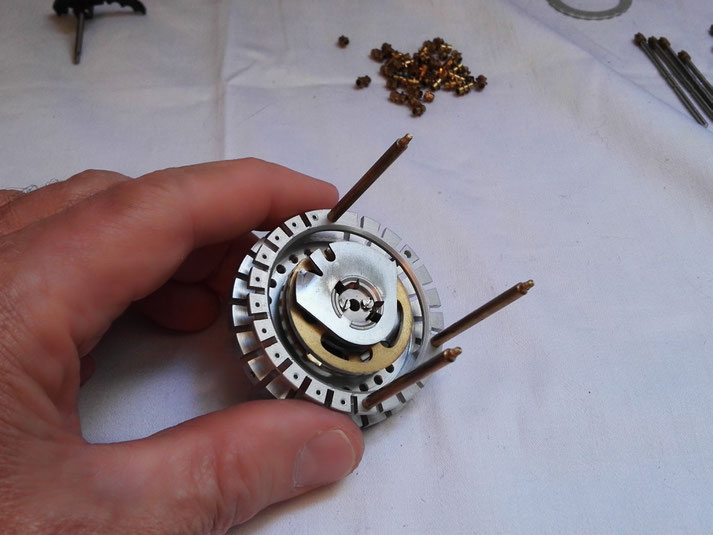

Vue du tambour de retenue

Démontage du tambour de retenues.

Début du démontage du tambour de retenue
Fin du démontage du tambour de retenue
Début de démontage du ressort de positionnement de tambour principal

Ressort de positionnement de tambour principal.

Fin de démontage du ressort de positionnement de tambour principal
Démontage de la languette de positionnement de tambour principal

Languette de positionnement de tambour principal.

Démontage du galet de mise à zéro

Galet de mise à zéro et cliquet de non retour.

Démontage du cliquet
Photo d'ensemble du galet et du cliquet démontés
Démontage de l'anneau élastique de disque de remise à zéro

Anneau élastique du disque de remise à zéro.

Dégagement du disque de remise à zéro pour pouvoir graisser

Jeu suffisant pour pouvoir nettoyer et graisser.

Exemple de démontage du disque sur une autre machine

Deux photos de démontage du disque avec outil spécial (prises sur une autre machine).

Suite de l'exemple

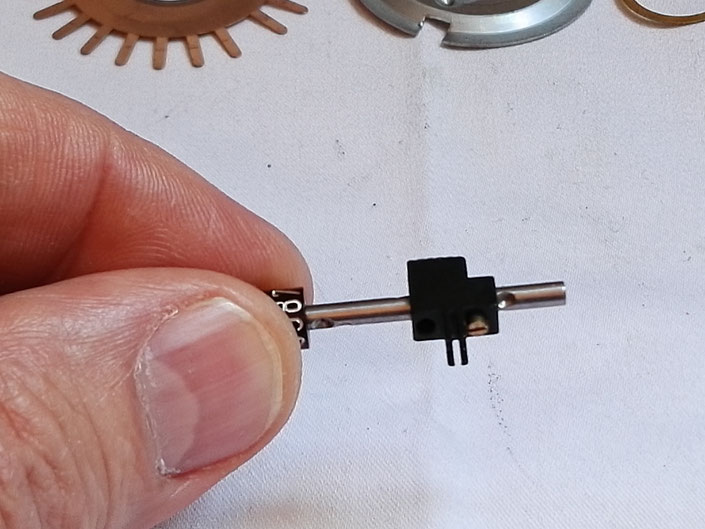

Démontage complet des curseurs de numérotation

Démontage complet des curseurs de numérotation.

Suite du démontage
Fin du démontage complet des curseurs
Présentation de tous les curseurs entièrement démontés
Présentation du chariot avant son démontage complet

Démontage du chariot.

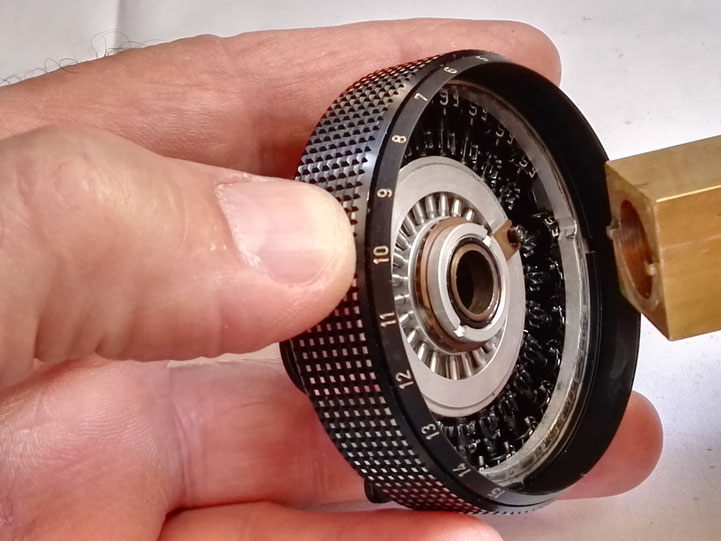

Démontage de l'écrou central

Écrou central avec outil spécial.

Démontage du plateau de remise à zéro
Présentation du plateau de remise à zéro et du ressort arraignée

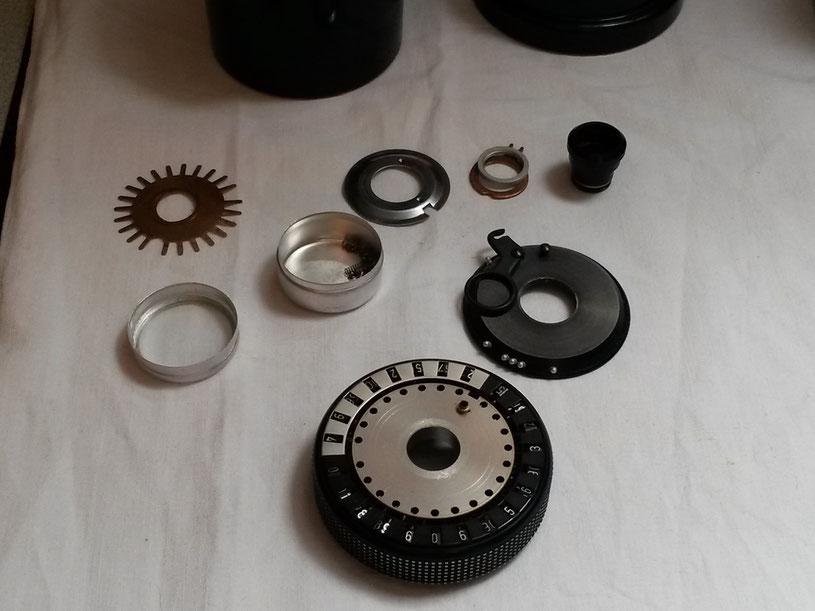

Présentation plus complète
Extraction de la goupille d'anneau moleté avec pince spéciale

Goupille conique de blocage d'anneau avec pince spéciale.

Dégagement de la goupille
Dévissage de la bague moletée avec outil spécial

Dévissage de la bague avec outil spécial.

Extraction de la bague moletée
Présentation de la bague moletée et de ce qui reste à démonter du chariot
Démontage de la cage de chariot
Sésolidarisation du support d'engrenages d'avec sa cage de blocage
Observation à la loupe des engrenages de compteur

Observation à la loupe des engrenages de compteurs.

Gros plan de l'observation à la loupe

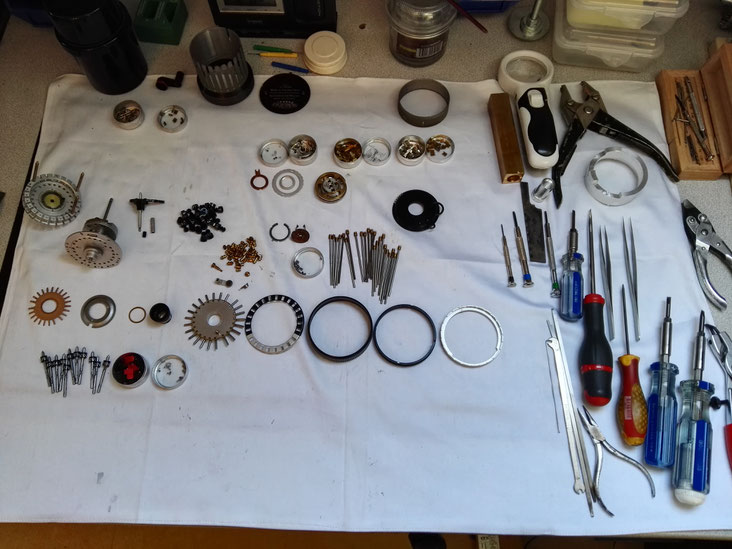

Plan d'ensemble de la table de travail, avec la machine entièrement démontée et tous les outils

Avant nettoyage.

Plan d'ensemble uniquement de la machine entièrement démontée avant passage aux ultrasons
Passage des curseurs de numérotation aux ultrasons

Passage aux ultrasons.

Passage du tambour principal, du support d'engrenages, du tambour de retenues, et du cadre supérieur aux ultrasons
Passage des barres de transmission aux ultrasons
Passage des engrenages aux ultrasons
Passage des systèmes de retnues aux ultrasons
Passage des engrenages de transmission aux ultrasons
Vue d'ensemble de la machine entièrement démontée sur la table de travail

Après nettoyage.

Vérification de la rectitude des arbres

Vérification des arbres.

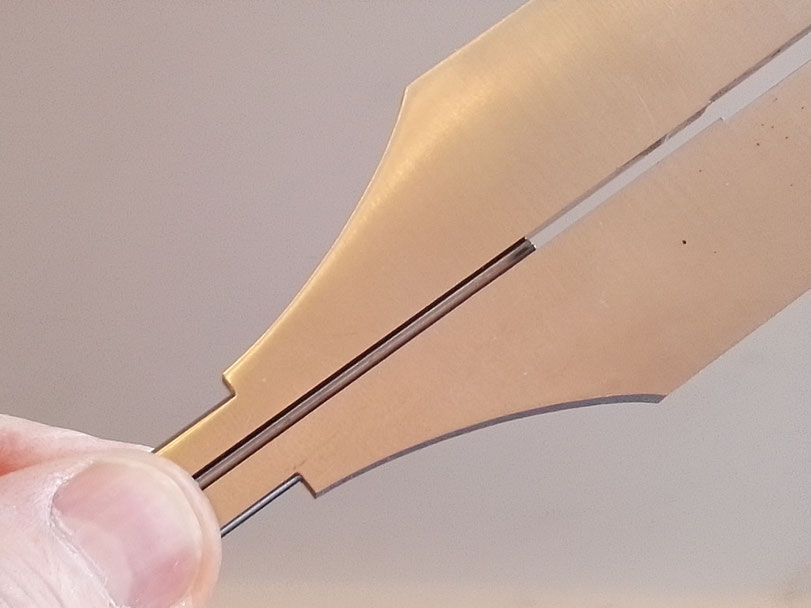

Gros plan de la vérification au pied à coulisse de la rectitude d'un arbre
Mesure au comparateur sur le tour du faux rond d'un arbre
Mesure au comparateur sur le tour du faux rond de l'axe central
Autre façon de mesurer le faux rond de l'axe central au comparateur sur le tour
Gros plan de la mesure du faux rond de l'axe central

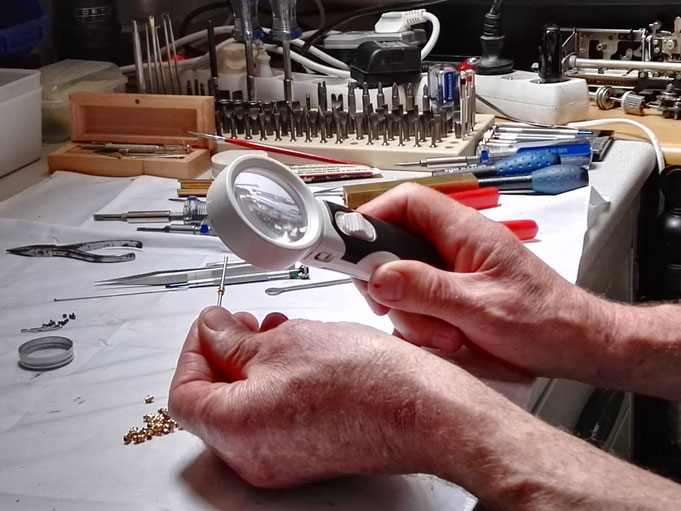

Vérification à la loupe des engrenages d'arbres d'entrainement

Vérification à la loupe des engrenages d'arbres et d'entraînement.

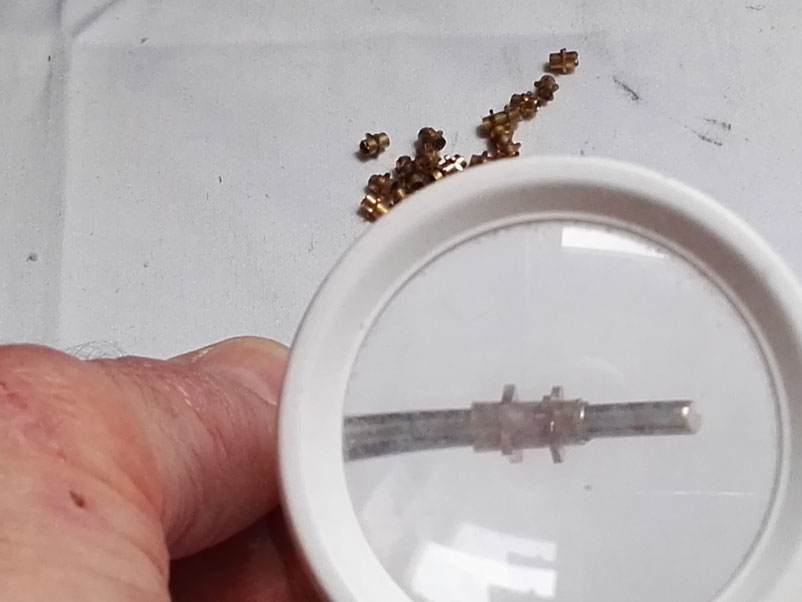

Gros plan sur la vérification à la loupe d'un engrenage d'arbre
Gros plan sur la vérification à la loupe d'un engrenage de bout d'arbre
Début du remontage du chariot

Graissage et huilage du chariot et remontage avec outils spéciaux.

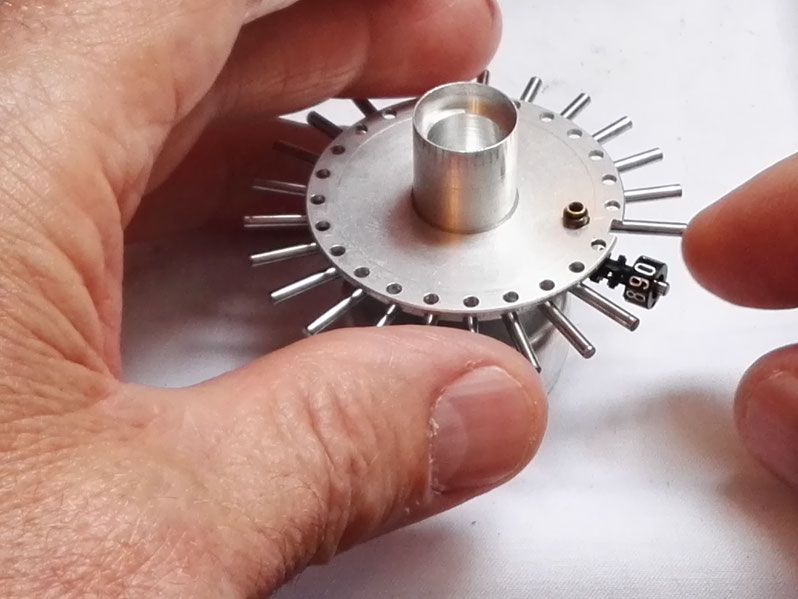

Pose des engrenages
Montage de la cage de tenue des engrenages
Montage de la goupille de blocage de la bague moletée
Montage des billes de blocage des engrenages de chariot

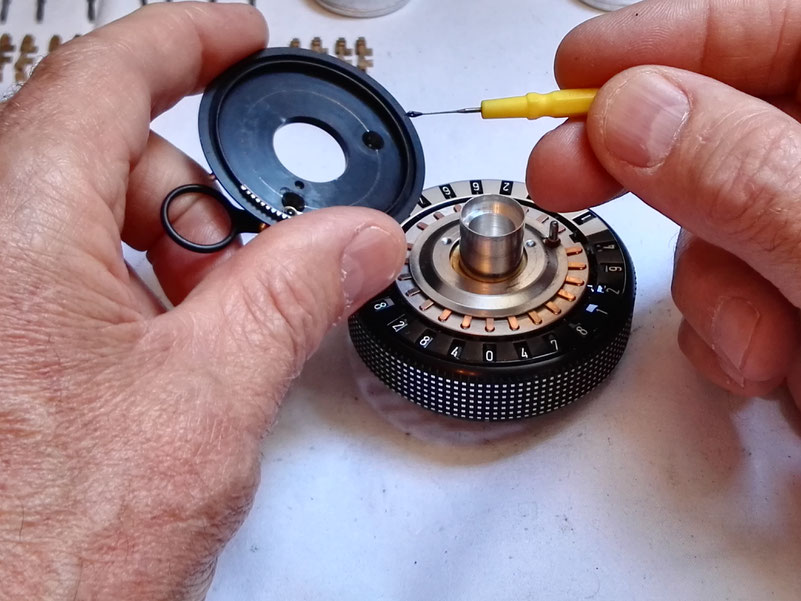

Graissage du circuit d'appui de la pinule de mise à zéro
Montage de la plaque de mise à zéro
Montage de la bague de retenue de l'ensemble
Blocage de la bague de retenue
Présentation du chariot entièrement remonté sur lui-même
Début du remontage des curseurs sur les barres de numérotation

Remontage des curseurs sur les barres de numérotation.

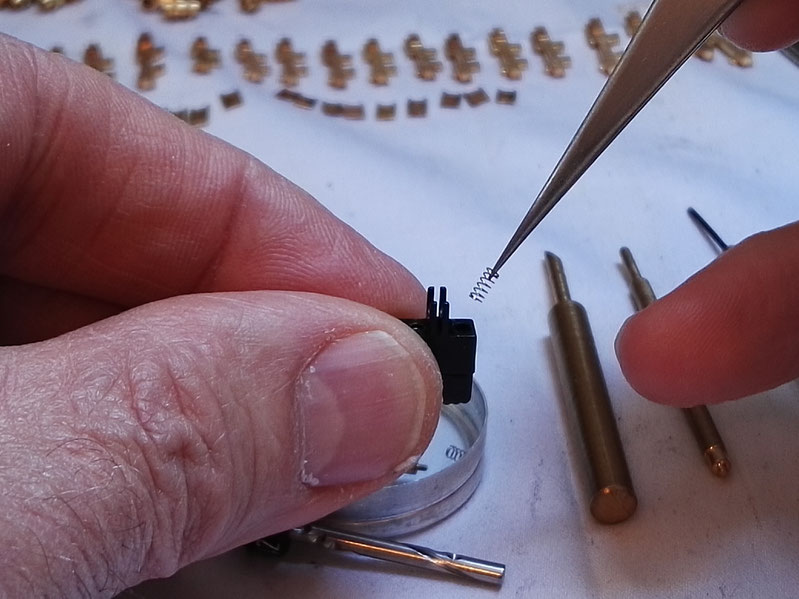

Montage d'un ressort dans un curseur
Montage d'une bille dans le même curseur

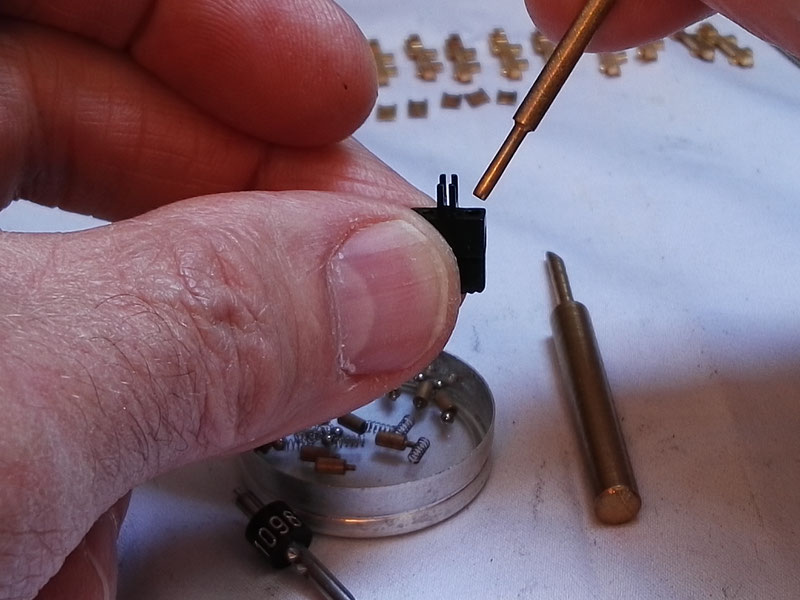

Préparation du montage de l'arbre dans le curseur à l'aide d'un outil spécial
Suite du montage de l'arbre dans le curseur
Suite toujours du montage de l'arbre
Fin du montage de l'arbre

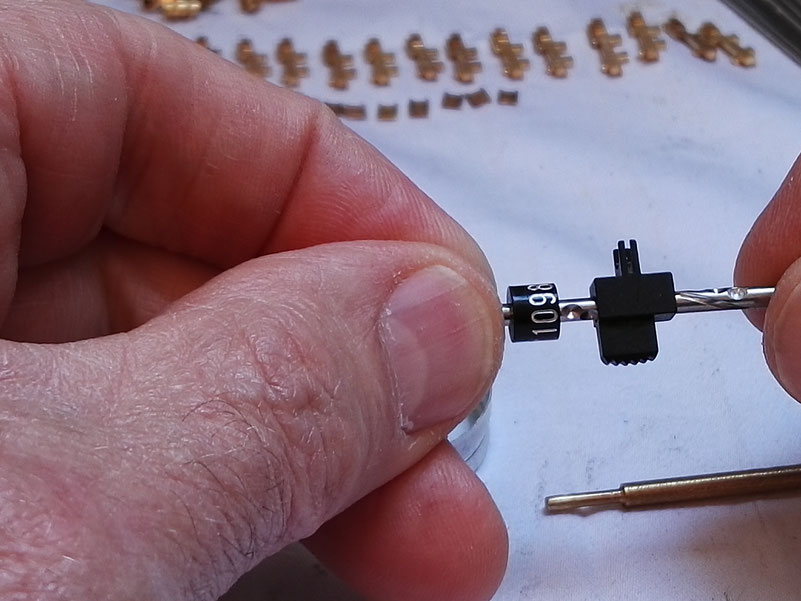

Présentation de l'arbre monté dans le curseur

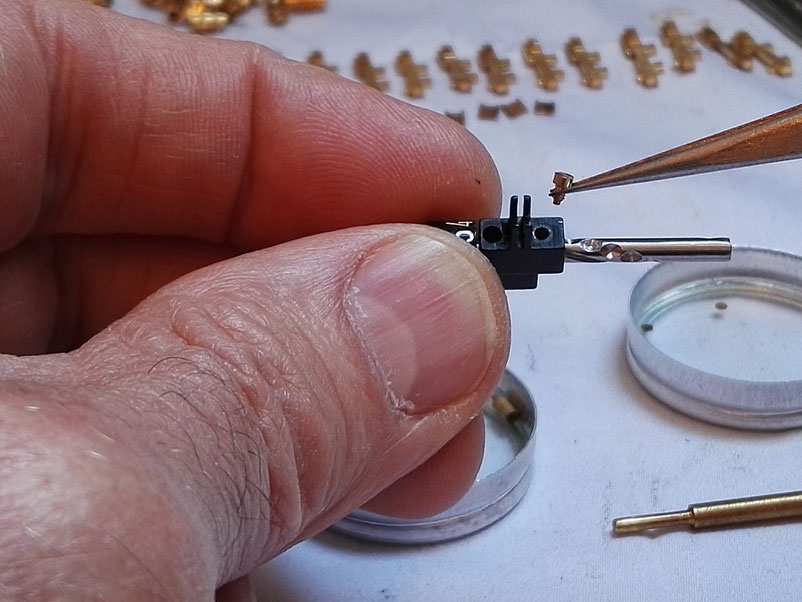

Montage de la vis de guidage dans le curseur
Blocage de la vis de guidage

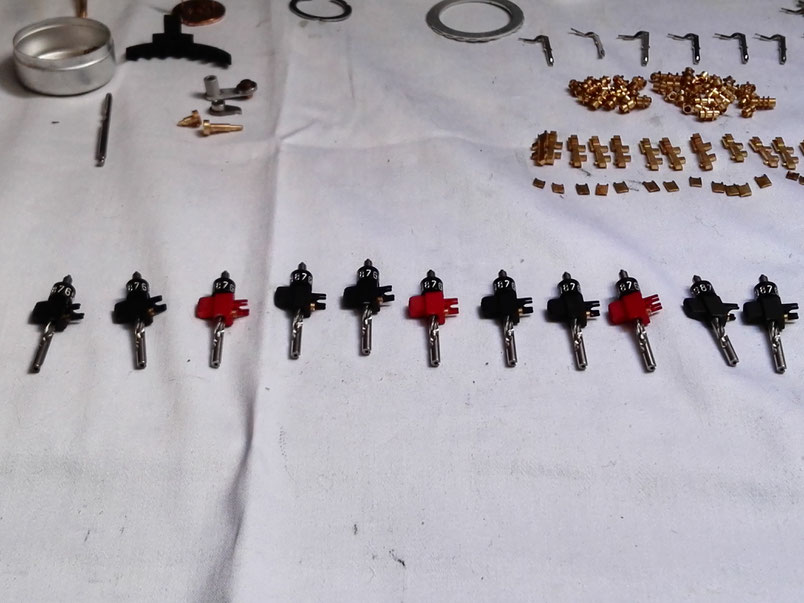

Présentation des barres de numérotation avec leurs curseurs montés
Huilage de l'axe central au niveau du disque de remise à zéro

Huilage de l'axe central au niveau du disque de remise à zéro.

Gros plan sur le huilage de l'axe central
Pose de la languette de positionnement

Remontage de la languette de positionnement.

Pose de la vis de retenue de la languette de positionnement
Graissage de la languette de positionnement

Graissage.

Huilage de l'axe de galet de positionnement à zéro

Remontage du galet de mise à zéro et du cliquet de non retour.

Montage de l'axe de galet de positionnement à zéro
Montage du ressort de galet
Blocage de l'écrou de retenue de l'ensemble du galet sur le disque inférieur
Présentation du galet monté
Huilage de l'axe de cliquet
Montage de l'axe de cliquet
Montage du ressort de cliquet
Préparation du montage de l'ensemble du cliquet sur la base
Vissage du cliquet sur la base
Vue du résultat
Montage de l'anneau élastique de retenue du disque de cliquet

Anneau élastique de disque.

Vérification de la bonne rotation du tambour principal
Graissage du ressort de positionnement de ressort de tambour

Ressort de tambour.

Mise en place du ressort de tambour
Vissage de la bague de blocage de ressort de tambour
Montage du tambour de retenues

Tambour de retenues.

Blocage du tambour de retenues

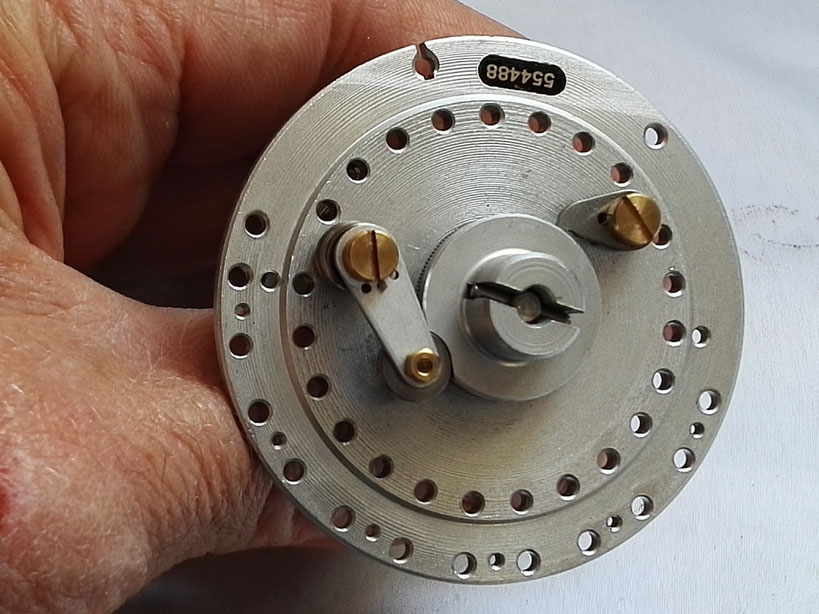

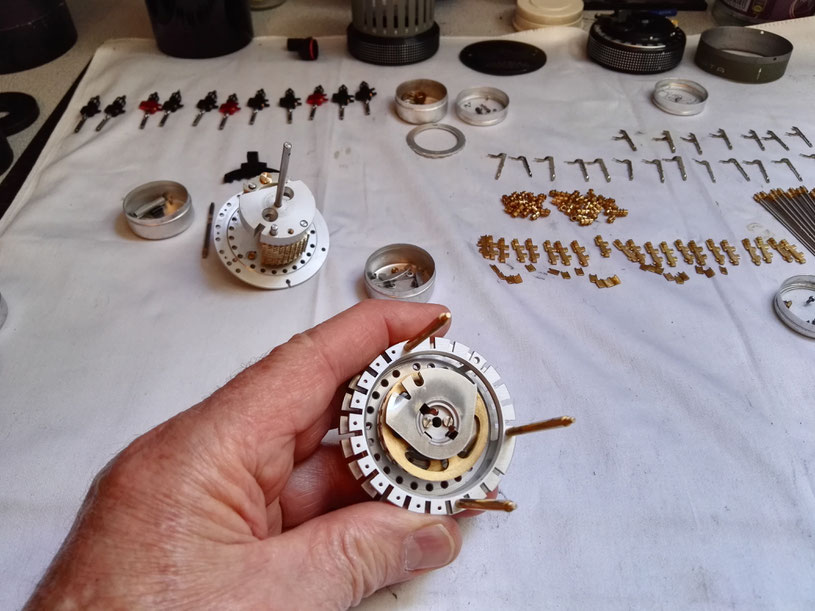

Vue du résultat
Préparation au montage des axes de transmission, du tambour principal, du tambour de retenue et de la base

Axes de transmission, tambour principal, tambour de retenues et base.

Montage d'un circlips sur un axe de retenue

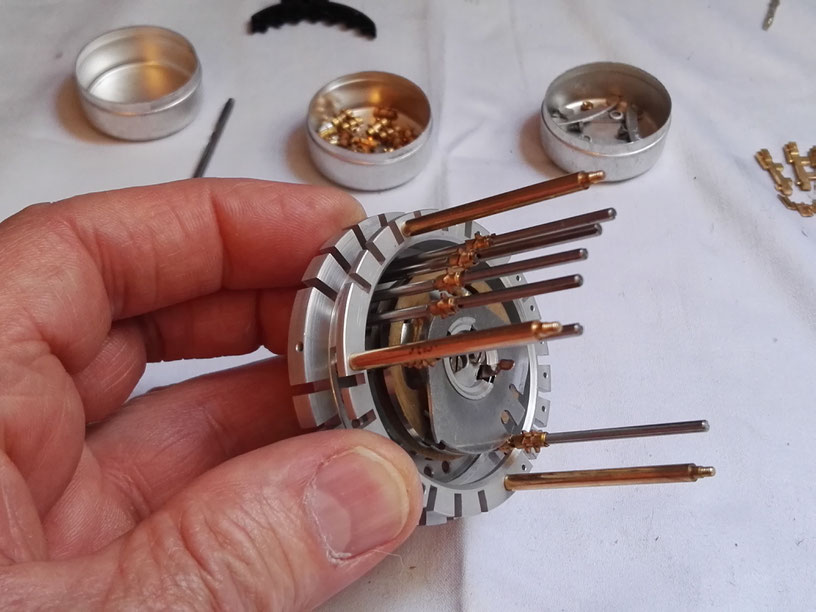

Vue des axes de retenues avec engrenages fixes
Huilage de l'axe central
Graissage des trous de passage du ressort de tambour
Accouplement de la base et de la partie supérieure
Montage des vis de blocage de la base
Blocage des vis
Présentation du résultat final

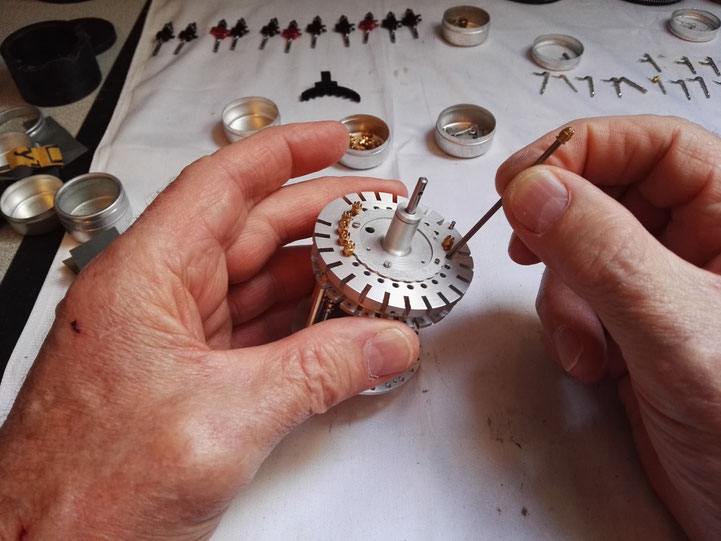

Montage des dernières barres de transmission et de leurs engrenages

Dernières barres de transmission et engrenages.

Montage d'un engrenage
Montage du dernier engrenage
Présentation du montage des barres fini

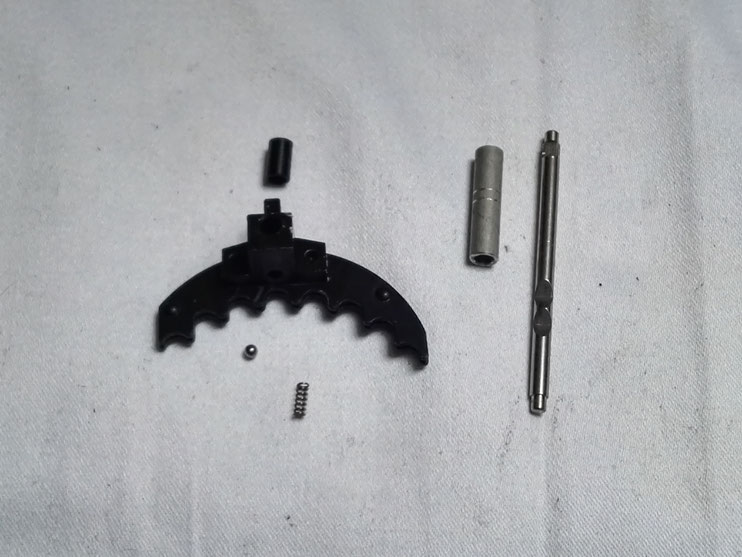

Présentation des six pièces qui composent le mécanisme d'inversion de compteur de tours avant sa pose

Mécanisme d'inversion de compteur de tours.

Pose du mécanisme d'inversion de compteur de tours
Présentation du mécanisme d'inversion de compteur de tours posé

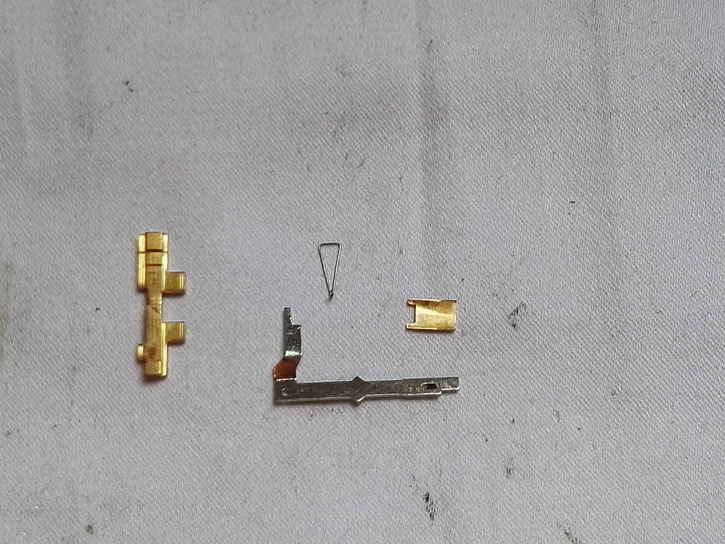

Présentation des quatre pièces qui composent un mécanisme de retenues

Mécanismes de retenues.

Préparation d'un mécanisme de retenues

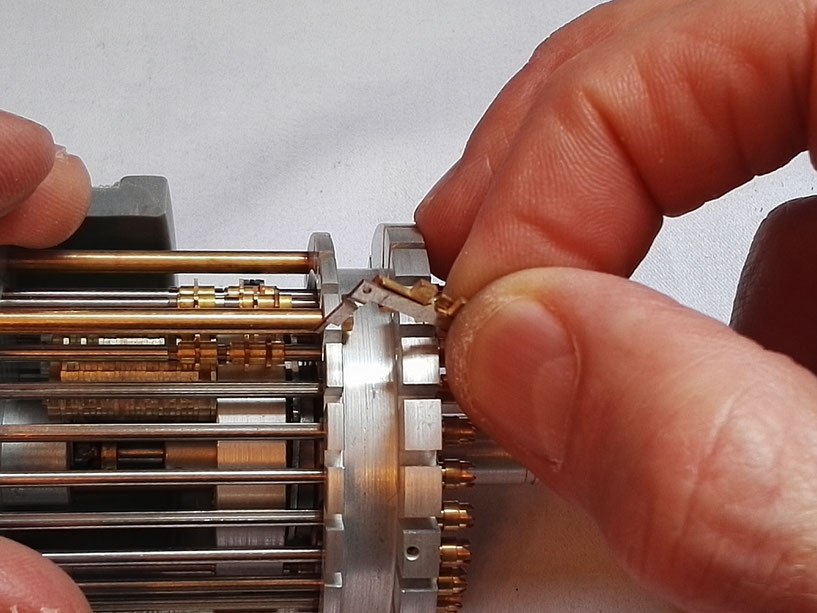

Pose d'un mécanisme de retenues de compteur de résultat

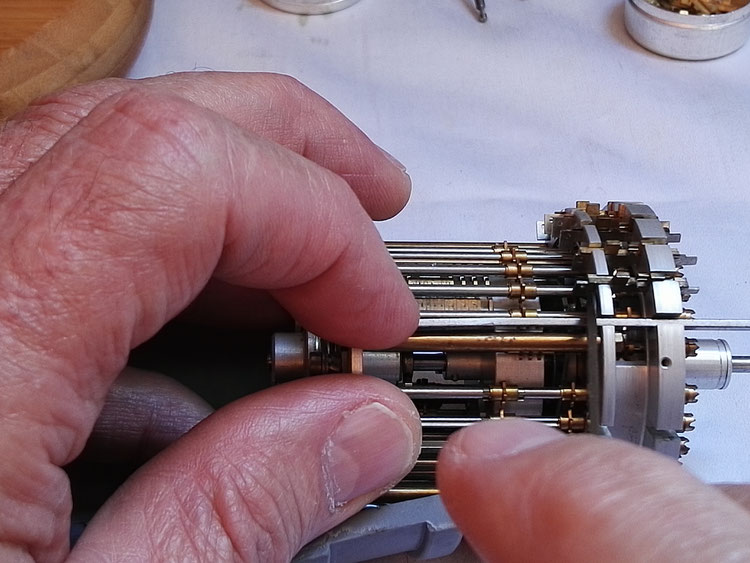

Pose d'un mécanisme de retenues de compteur de tours
Vérification au toucher du bon fonctionnement des barres de retenues

Vérification au toucher du bon fonctionnement des barres de retenues.

Vérification à la loupe du fonctionnement des barres de retenues

Vérification à la loupe.

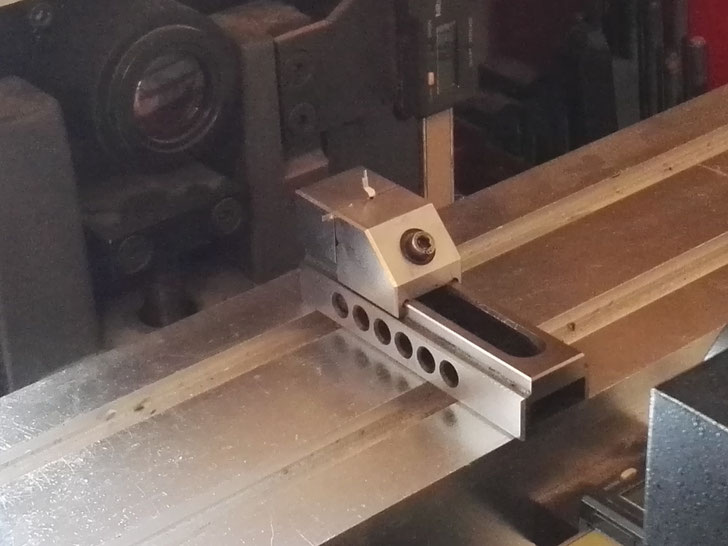

Montage d'une barre de retenue devant un projecteur de profil en vue d'une rectification

Rectification d'une barre de retenue au projecteur de profil.

Gros plan du profil de la barre sur le projecteur
Déformation de la barre à l'aide d'un outil spécial
Gros plan du profil de la barre revenu dans les normes sur l'écran
Vérification du bon fonctionnement des barres au toucher
Huilage d'un pied d'arbre de transmission

Huilage des pieds et têtes d'arbres de transmission.

Huilage d'une tête d'arbre de transmission
Fixation de la bague de blocage des axes de transmission
Dernière vérification au toucher du bon fonctionnement des systèmes de retenues
Préparation au montage des arbres de numérotation

Arbres de numérotation.

Présentation des arbres de transmission avant leur appairage avec les axes en laiton.

Appairage des arbres avec les axes en laiton.

Présentation des axes en laiton avec leurs rondelles.

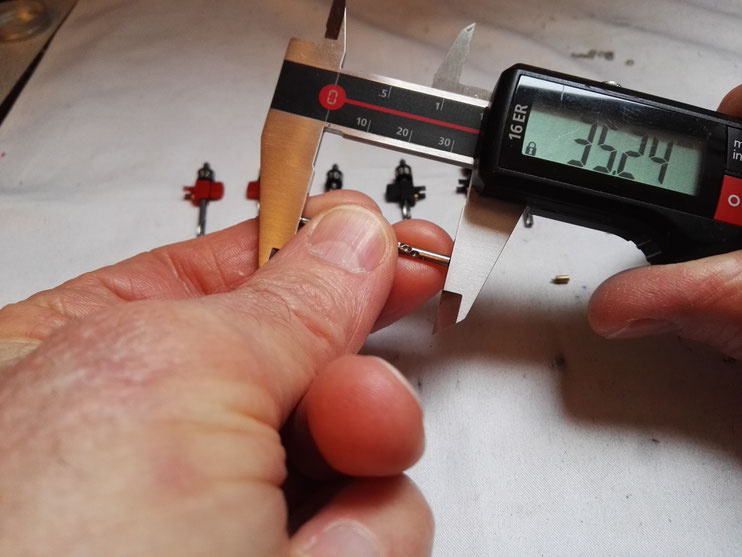

Mesure au pied à coulisse de la longueur de tous les arbres de numérotation.

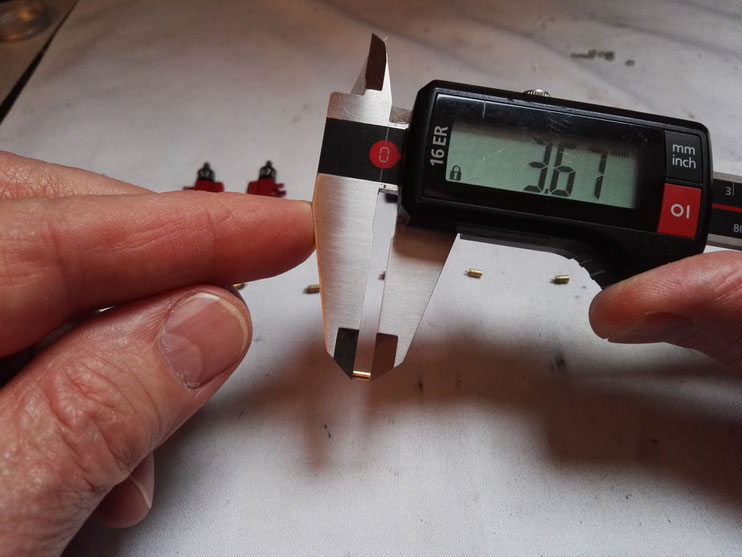

Mesure au pied à coulisse de tous les axes en laiton.

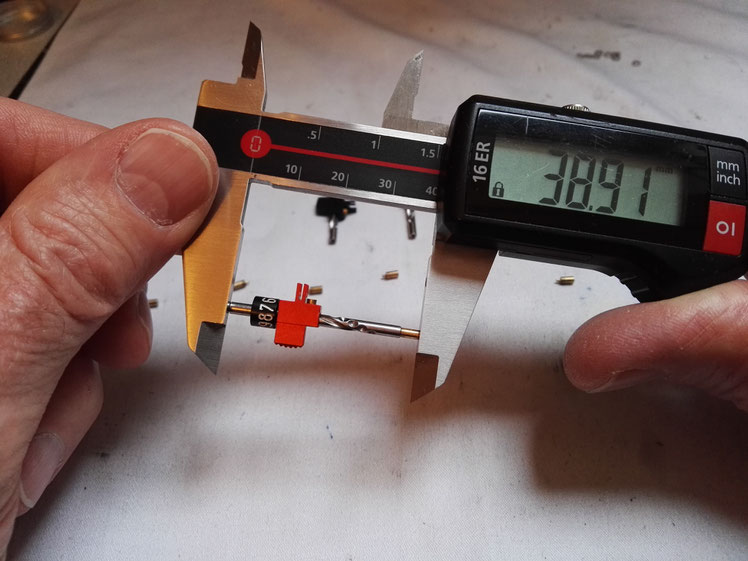

Mesure au pied à coulisse de la longueur totale de tous les arbres ajoutés à tous les axes, et appairage.
Présentation de tous les arbres et axes appairés.

Appairage terminé.

Présentation de tous les arbres et axes par couples dans des petites boîtes.
Huilage d'un axe de numérotation avant montage.

Huilage, puis montage.

Huilage d'un axe d'arbre de numérotation
Montage d'un arbre de numérotation

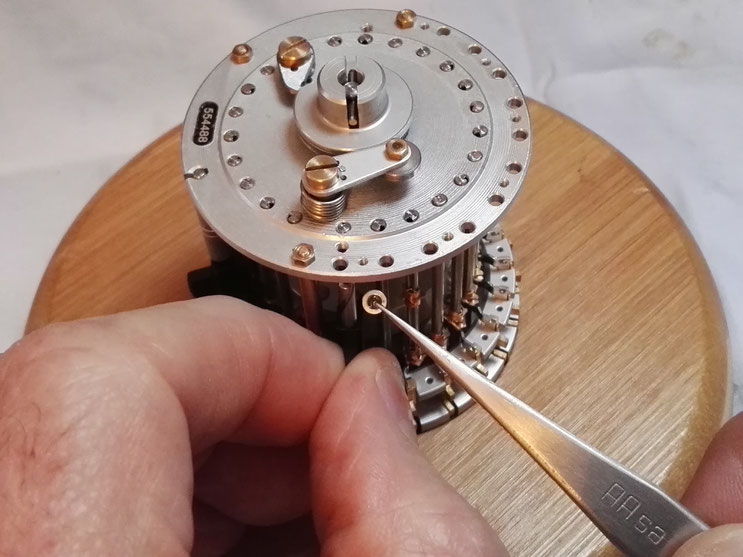

Pose d'une rondelle d'axe de pied d'arbre de numérotation

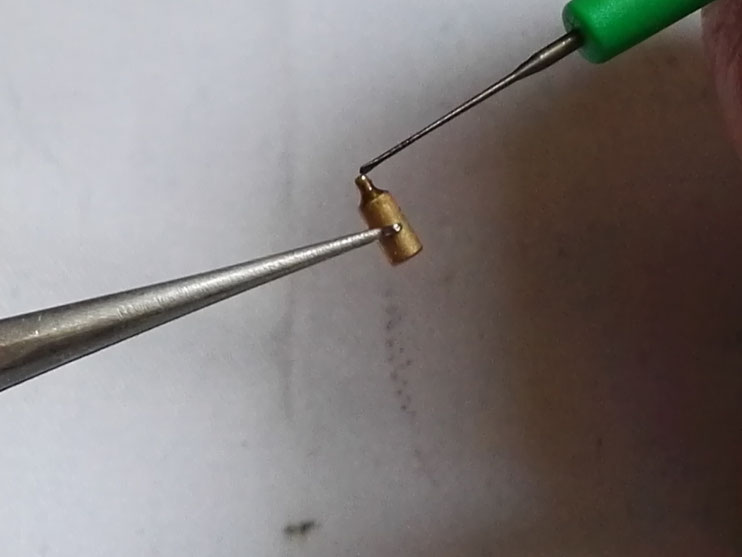

Huilage d'un axe de pied d'arbre de numérotation

Huilage.

Pose d'un axe de pied d'arbre de numérotation

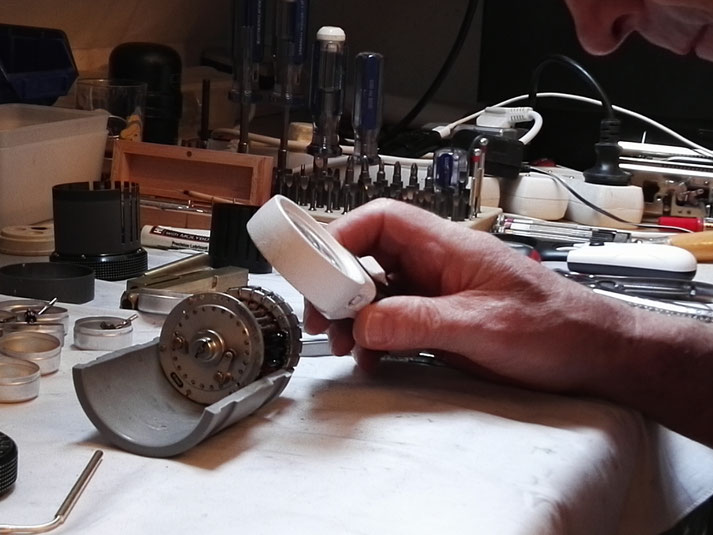

Vérification à la loupe que l'appairage est correct.

Vérification à la loupe que l'appairage est correct. Si ce n'est pas le cas, changement de l'axe en laiton par un autre de longueur différente

(d'autres techniques d'appairage sont possibles).

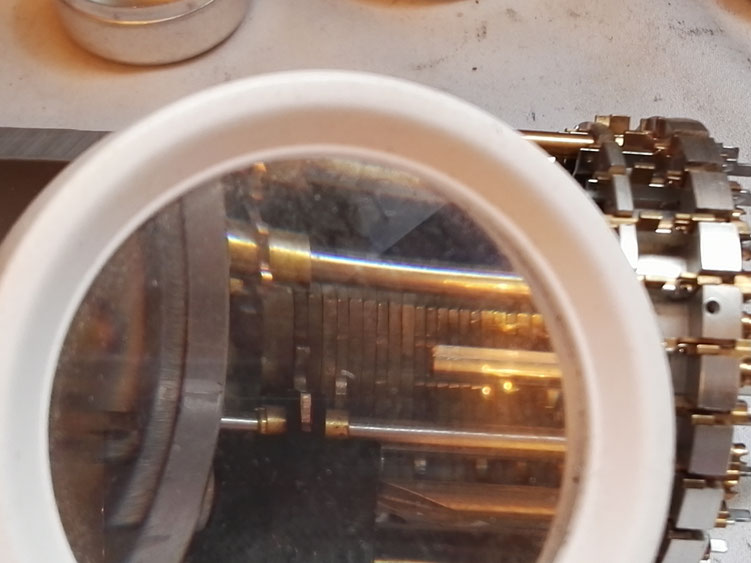

Vue de près à travers la loupe du bon appairage.

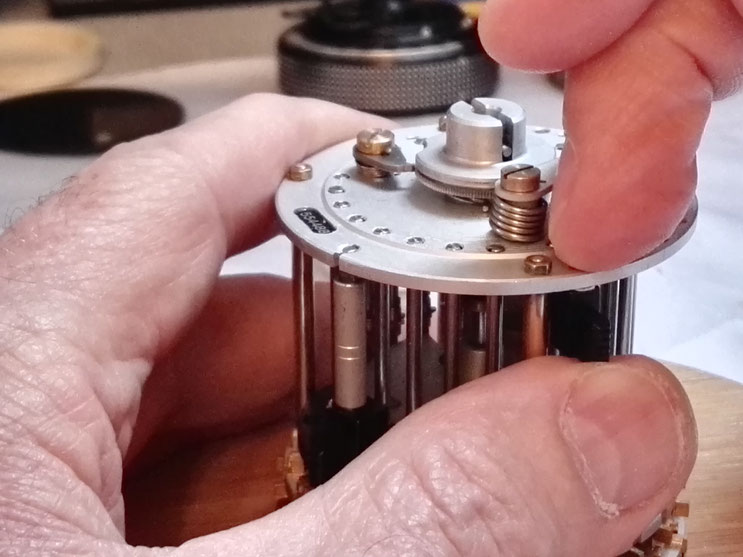

Emmenchement d'un axe de pied d'arbre de numérotation
Présentation du montage fini des arbres de numérotation
Approche de la coque supérieure

Coque supérieure.

Pose d'une vis de fixation de la coque supérieure
Serrage d'une vis de fixation de la coque supérieure
Engagement de la coque inférieure

Coque inférieure.

Pose de la plaque du fond

Plaque inférieure.

Fixation de la plaque du fond
Graissage de l'axe de vérouillage du chariot
Huilage de l'axe de rotation du chariot
Préparation à la fixation définitive du chariot avec outil spécial
Pose du circlips de blocage du chariot
Pose de la goupille cônique de fixation de la manivelle
Présentation de la machine Curta entièrement remontée
